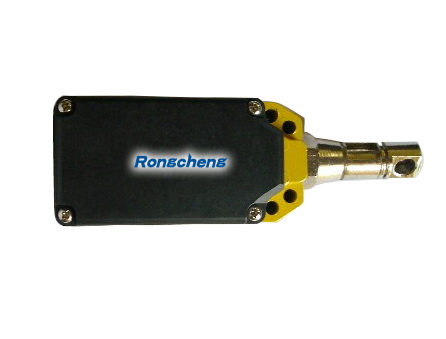

拉线开关 >> RC-LX-ZD
RC-LX-ZD
产品概述点击次数:1275Back

拉线开关工作原理:
  拉线开关通常安装在输送机的两侧,用于设备的紧急停机,以保护人员或设备的安全。拉线开关的钢丝绳一端固定在一个固定的拉线螺栓上,另一端固定在开关臂上,钢丝绳每三米用一个有孔螺栓支撑,开关到固定点的距离不应超过30米,两开关间的距离不应超过60米。当外力促使开关臂杆转动到报警位置时,触动微动开关并锁定,直到人工复位;适应于室内外安装。表面经特殊处理后可用于酸、碱、盐性、镀镍表面用于强腐蚀区域。通用内部结构设计,拉杆双向触动,开关既可装在输送机中间位置也可装在两端。通用的安装设计,既可安装在输送机纵梁顶部也可安装在其两侧;坚固的铸铝外壳,整体式后部机壳,使得接线及调整方便简单,不用拆下拉杆即可工作。
安装方式:
  1、将开关固定在机架上。
  2、一侧的两台双向拉绳开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。
  3、为减小钢丝绳自重对拉绳开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。
  4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
  (注:对于爬坡段输送机机.应尽量缩短拉绳开关间距及拉绳长度)。

技术参数:
  外壳:铝壳; 操动:拉线被拉或断开;防护等级:IP65;  拉力:3到8公斤。
  触头:速动触头  1个常开、1个常闭;缓动触头:1常开/1常闭  1U型
  2常开/2常闭   2U型;  环境温度:-25℃…+70℃;机械寿命:10的7次方;
