纠偏传感器 >> RC-D30NCD

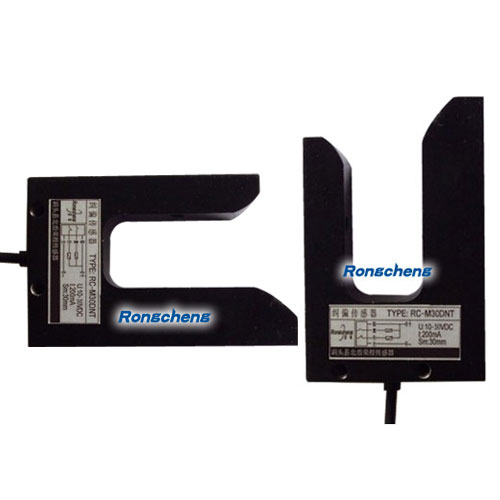

RC-D30NCD
产品概述点击次数:2713Back
纠偏传感器的工作原理:
  “纠”是纠正,矫正,“纠偏”就是纠正偏差。调整性纠偏与彻底性纠偏的差别是两者的纠偏幅度不一样。调整性纠偏:根据实际需要,只做最小范围的调整与纠正。彻底性纠偏:全部、大范围的纠正偏差。当纠偏感应器B发出红外光/可见光监测卷材的运行,将信号发送给控制器A。控制器发现卷材有位置漂移后,根据控制者预先设定的指令,通过驱动器D控制纠偏框架C摆动,纠正卷材位置。卷材自动纠偏系统使用光电传感器,检测卷材边缘位置,将测得的位置误差信号送入控制器,经过控制单元判断处理后,控制驱动电机,将发生偏差位置的卷材纠正到正确的位置。纠偏系统提供几种不同的检测方式:检边、跟线或对中。原理是通过对射光电检测物体在传感器上的位置并输出电压或电流信号,一般在卷绕上用的比较多,始终要保持卷材侧面整齐一致而采取的技术操作。因为卷材边缘一旦没有对齐就会引起后续的工作出错,导致材料浪费或停工调整。光电检测开关检测单边的位置以拾取位置偏差信号,再将位置偏差信号进行逻辑运算产生控制信号,输出DC24V电压信号用来驱动外部执行机构,修正物料运行时的蛇型偏差控制物料直线运动。所以在处理加工卷材的时候,改正偏向或偏差这个过程称之为纠偏。①主要应用于印刷包装、造纸、薄膜、,无纺布等行业需要控制卷边齐整的场合。 ②内量智能单片机控制 ③纠偏响应速度可调节 ④带可提供单电眼或双电眼纠偏跟踪 ⑤跟线和跟边自定。
技术参数:
  检测方式: 对射式偏位比例型。
  电压:10-36VDC; 传感器材质为铝壳。
  输出状态:有NPN/PNP常开、常闭可选。
  棕线:  正极。
  黑线:  信号输出。
  白线:  接地。
  兰线:  负极。
