TCS张力传感器 >> RC-D05NKQ

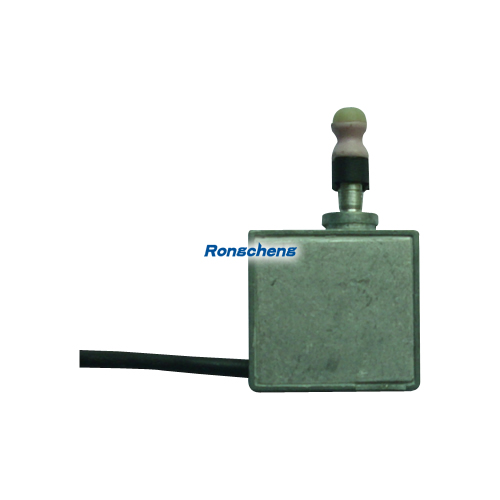

RC-D05NKQ
产品概述点击次数:1383Back

33H(TMT)加弹机TCS张力传感器原理及应用:
  TCS纺织张力传感器是用于在DTY生产加工过程中,对产品质量的控制是通过调整加工丝的T1、T2张力找出最佳工艺条件来实现的。在加工DTY时解捻张力T2对加工丝质量的影响表现为:T2太大会产生毛丝,太小会产生紧点;T2对卷装外经的影响为:T2大则卷装小,小则卷装大,从以上两点可以看出T2的变化大大影响着DTY质量的稳定性,也影响着DTY的染色率;张力控制系统是通过传感器对T2进行检测并根据反馈信号的偏差自动调整T2,使其保持在一定的范围内。(1)当张力传感器检测出丝条张力T2有过高趋向时,CPU控制器发出24V电压,处于常开状态,此时接触压力增加T2下降;(2)当张力传感器检测出丝条张力T2有过低趋向时,CPU控制器发出24V电压,使电磁阀V2处于常开状态,接通P2气管,使气罐压力和接触压力下降、T2增加。(3)当丝条张力T2突然产生急变超出报警范围,CPU控制器将记录其长度及次数,以此决定是否降或切断,并以不同颜色显示此锭位。参数:量程:0-100GN(克),供电10-30VDC(线性电源),建议用24VDC,输出:1-4.5VDC 100CN(克),可以设用1.8V-4.5V,综合精度:≦5%,具有抗过载保护功能。(当量程在0克时压力范围为850左右,当量程在100克时,压力范围为1800左右)。
